2 КТП-ПК-630/10(6)/0,4

Комплектная трансформаторная подстанция киоскового типа (КТПК)

Мощностью от 25 до 1000 кВА

Общие сведения

Комплектная трансформаторная подстанция киосковая типа КТПК мощностью 25-1000 кВА представляет собой одно(двух)трансформаторную подстанцию наружной установки и служит для приема электрической энергии трехфазного переменного тока частотой 50 Гц напряжением 6 или 10 кВ, преобразования ее в электроэнергию напряжением 0,4 кВ и энергоснабжения ею отдельных населенных пунктов и промышленных объектов.

Расшифровка условного обозначения КТПК

Комплектная трансформаторная подстанция киоскового типа

КТПК

Схема подключения на стороне ВН

П (проходная)

Высоковольтный ввод/Низковольтный вывод: В- воздушный, К- кабельный

В/К

Мощность силового трансформатора, кВ·А

630

Номинальное напряжение трансформатора на стороне ВН, кВ

6/10

Номинальное напряжение трансформатора на стороне НН, кВ

0,4

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1, УХЛ1



Технические характеристики

Наименование параметра

Значение параметра

Мощность силового трансформатора, кВ·А*

2х25, 2х40, 2х63,2х100, 2х160, 2х250, 2х400, 2х630, 2х1000

Номинальное напряжение (линейное) на стороне высокого напряжения (стороне ВН), кВ

6; 10

Номинальное напряжение на стороне НН, кВ

0,4

Ток электродинамической стойкости на стороне ВН, кА

51

Ток термической стойкости на стороне ВН, кА

20

Количество отходящих линий, не более**

10-24

Габаритные размеры, не более, мм (для одного корпуса)

3000х2100х2400

По виду оболочек и степени защиты по ГОСТ 14254-80

IP23

Масса, не более, кг

2х1400

* - Допускается замена трансформаторов типа ТМ на трансформаторы с аналогичными техническими параметрами типа ТМГ.

** -По заказу потребителя количество отходящих кабельных линий с автоматическими выключателями может быть увеличено до 30.

Перечень аппаратуры КТП ПК



Обозначение на схемеНаименованиеКол-во
1

QW1-QW2

Выключатели нагрузки 10(6)кВ4
2

QSG

Разъединитель РВЗ-10(6)кВ2
3

FV1-FV3

Разрядник вентильный или ОПН 10(6)6
4

FV4-FV6

Разрядник вентильный или ОПН 10(6)6
5

FU1-FU3

Предохранитель ПКТ 10(6) кВ6
6

Q1-Q2

Разъединитель РЕ19-41 (1000 А) 0,4 кВ4
7

QF1-QF2

Выключатель автоматический 16 А6
8

QF1-QF3

Выключатель автоматический 10 А6
9

TA1-TA3

Трансформатор тока6
10

SA1-SA4

Переключатель 380В/16А4
11

SA2-SA3

Выключатель 380В/10А4
12

PI, PR

Счетчик электрической  энергии2-4
13

EK

Резистор подогрева 1OOW4
14

BL, KL

Фотореле2
15

KM

Пускатель магнитный ПМ2
16

HL

Патрон потолочный Е272
17

V

Вольтметр 0-500В2
18

XS

Розетка штепсельная 36В2
19

TV

Трансформатор понижающий 220/36В2
20

QF1-QFn

Выключатель автоматический
(или рубильник с предохранителями)

до 24

до 10

21

T

Силовой трансформатор*2

* - Силовой трансформатор в комплекте поставки не предусматривается, поставляется по заказу потребителя.

Нормальная работа КТПК обеспечивается в следующих условиях:

· высота установки над уровнем моря не более 1000 м;

· температура окружающего воздуха, соответствующая исполнению У категории размещения I - от минус 40 до плюс 40°С по ГОСТ 15150-69 и ГОСТ 15543. I-89;

· окружающая среда – промышленная атмосфера типа П по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТПК в недопустимых пределах;

· скорость ветра до 36 м/с (скоростной напор ветра до 800 Па) при отсутствии гололеда;

· скорость ветра до 15 м/с (скоростной напор ветра до 146 Па) при гололеде с толщиной льда до 20 мм.  КТПК не предназначены для:

· работы в условиях тряски, вибрации и ударов;

· ввода питания со стороны низкого напряжения;

· установки во взрывоопасных и пожароопасных зонах по ПУЭ и специальных средах по ГОСТ 24682-81.

КТПК соответствует требованиям пожарной безопасности по ГОСТ12.1.004-91.

Требования безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.4-75.

Заполнить заявкуПосмотреть в прайс-листе

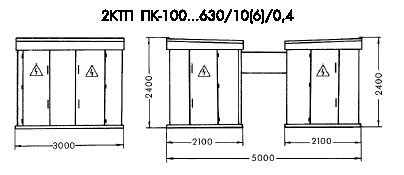

чертёж

Общий вид и габаритные размеры

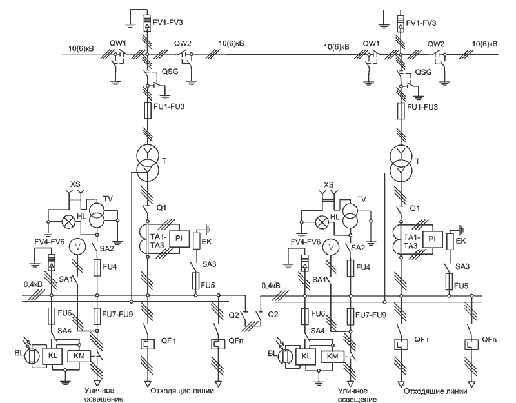

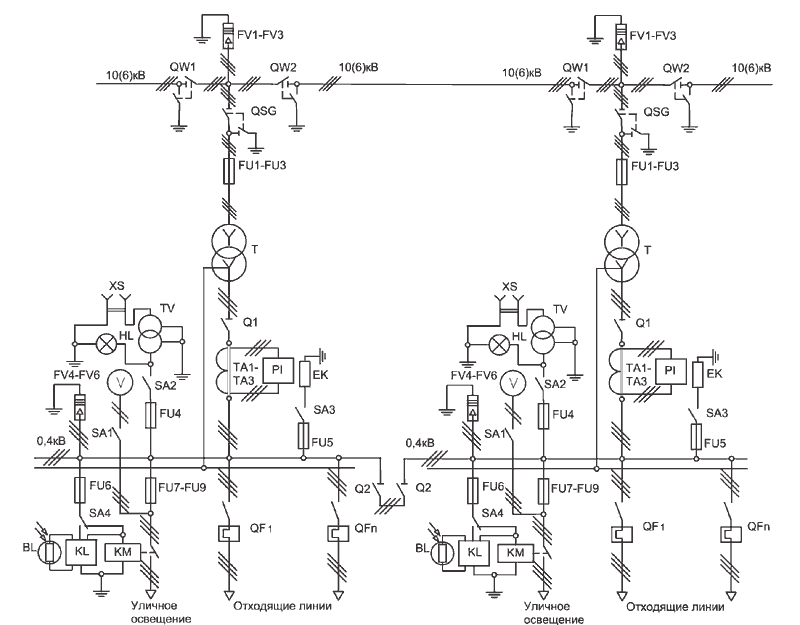

схема

Принципиальная схема
