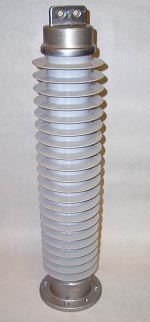

ОПНп-35/40,5/10/400 II УХЛ1

Ограничители перенапряжений в полимерных покрышках на основе оксидно-цинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной и конпенсированной нейтралью класса напряжения 35.0 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.

Ограничитель снабжён предохранительным устройством, обеспечивающим взрывобезопасность аппарата.



Основные технические характеристики

ОПНп-35/40.5/10/400 II УХЛ1

Номинальное напряжение, кВ

35.0

Наибольшее рабочее напряжение,   кВ

40.5

Остающееся напряжение при импульсном токе 1,2/2,5 мкс  с амплитудой:

-500 А, не более, кВ



105

Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой:

        -5000 А, не более, кВ



 120



    Пропускная способность:

 - 20 воздействий импульсов тока:

   8/20 мкс с амплитудой, А

  1,2/2,5  мс с амплитудой, А





10000

400

Масса не более, кг

10

Обозначение технических условий

ТУ3414-002-31911579-99

Высота, мм

640

Длина пути утечки внешней изоляции, см (не менее)

148
Заполнить заявкуПосмотреть в прайс-листе
ОПНп-35/40,5/10/400 II УХЛ1

чертёж

Габаритные и присоединительные размеры
