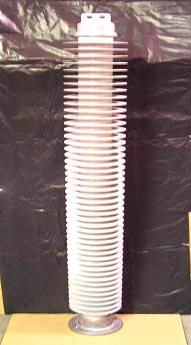

ОПНп-110/73/10/400 II УХЛ1

Ограничители перенапряжений в полимерных покрышках на основе оксидно-цинковых варисторов без искровых промежутков предназначены для защиты электрооборудования сетей с изолированной и конпенсированной нейтралью класса напряжения 110 кВ переменного тока частоты 50 Гц от атмосферных и коммутационных перенапряжений.

Вариант исполнения - опорный либо подвесной.



Основные технические характеристики

ОПНп-110/73/10/400 II УХЛ1

Номинальное напряжение, кВ

110

Наибольшее рабочее напряжение,   кВ

73,0

Остающееся напряжение при импульсном токе 1,2/2,5 мкс  с амплитудой:

-500 А, не более, кВ



190

Остающееся напряжение при импульсном токе 8/20 мкс с амплитудой:

        -5000 А, не более, кВ



 220



    Пропускная способность:

 - 20 воздействий импульсов тока:

   8/20 мкс с амплитудой, А

  2 мс с амплитудой, А





10000

400

Масса не более, кг

17

Обозначение технических условий

ТУ3414-002-31911579-99

Высота, мм

1000

Длина пути утечки внешней изоляции, см (не менее)

360
