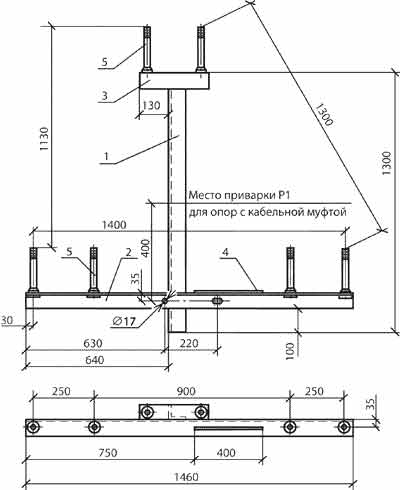

Траверса ТМ-3

Траверса ТМ-3 изготавливается согласно типового проекта 3.407.1-143.8.3

При установке промежуточных опор П10-2 для ВЛ электропередач, прокладка которой осуществляется в населённой местности, необходимо двойное крепление провода (неизолированного), для выполнения которого на стойке СВ105 устанавливается траверса ТМ-3.

На данной траверсе имеются специальные штыри для крепления изоляторов типа ШФ-10Г, ШС-10Е, а также типа ШФ-20Г. Колпачки, при помощи которых осуществляется крепление соответствующих изоляторов на штырях траверсы: К-9, К-7, К-6 и тип КП-22.

Хомут Х-1, необходимый для крепления на стойку траверсы,поставляется отдельно





 ПозицияНаименование детали Количество
 1 Уголок 70х70х5 1
 2 Уголок 70х70х5 1
 3 Уголок 70х70х5 1
 4 Круг 10 1
 5 Штырь Ш-20-2-К-30 6



Общий вес-21 кг.
