Траверса ТМ-8

Траверса ТМ-8 изготавливается согласно типового проекта 3.407.1-143.8.8

Для выполнения крепления провода с использованием натяжных изолирующих подвесок во время установки анкерных опор при прокладке воздушной линии электропередач 10кВ предназначается траверса ТМ-8.

В конструкции данной траверсы предусмотрены шесть петель, которые привариваются и снаряжаются особыми серьгами СРС-7-16. Для крепления используемых изоляторов ШФ20-Г, ШС-10е и ШФ-10Г предназначаются специальные штыри, расположенные на траверсе. Для выполнения крепления на таких штырях рекомендуется применение специальных колпачков: К-9, К-7, К-6, а также и колпачков КП-22.

Для того, чтобы осуществить крепление провода к соответствующему изолятору, используется спиральная вязка.

Крепление траверсы к стойке СВ-105 требует применения хомута Х-1, а крепление к стойке СВ-110 - хомута Х-42. Поставка хомутов производится в отдельном порядке.

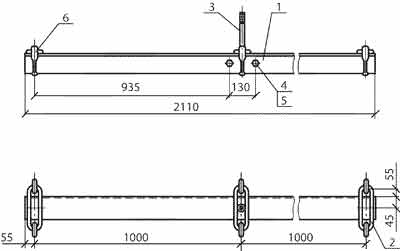

Позиция Наименование детали Количество
 1 Уголок 50х50х7 1
 2 Круг 16 6
 3 Штырь Ш-20-2-К-30 1
 4 Болт М16х30 2
 5 Гайка М16 2
 6 Серьга СРС-7-16 6



Общий вес-26 кг.

Заполнить заявкуПосмотреть в прайс-листе
Траверса ТМ-8

Траверса ТМ-8.Цена:2030 рублей.
