ВНР-10/630-10зУ3

 Пример расшифровки условного обозначения выключателя нагрузки ВНРп-10/630-10зп У3:

ВН - выключатель нагрузки
Р - с ручным приводом
п - c полурамой с посадочными местами под предохранители типа ПКТ
10 - номинальное напряжение, кВ
630 - номинальный ток, А
10 - номинальная периодическая составляющая сквозного тока, кА
з - с ножами заземления снизу или сверху рамы выключателя.
зп - заземляющие ножи расположены за предохранителями на полураме, сверху или снизу выключателя;
У- климатическое исполнение по ГОСТ 15150-69;
3 - категория размещения по ГОСТ 15150-69.

Условия эксплуатации

- высота над уровнем моря до 1000 м;
- температура окружающего воздуха от -50С до + 45С;
- окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию, содержащие коррозийно-активных агентов соответствуют атмосфере II по ГОСТ 15150-69;
- рабочее положение в пространстве - установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5 гр. в любую сторону.

Выключатели предназначены для работы в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО) и комплектных трансформаторных подстанциях внутренней установки на класс напряжения до 10 кВ трехфазного переменного тока частоты 50 и 60 Гц для системы с заземленной и изолированной нейтралью.

Технические характеристики

Наименование параметра

ВНР-10/630-10зУ3

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток, А

630

Номинальный ток отключения при cos φ>=0,7, А

630

Нормированные параметры сквозных токов короткого замыкания:
- наибольший пик(ток электродинамической стойкости), кА
- номинальное начальное значение периодической составляющей, кА


25
10

среднеквадратичное значение тока за время его протекания (ток термической стойкости), кА

10

время протекания тока (время короткого замыкания), с

1

Нормированные параметры тока включения, кА:
- наибольший пик при 10 кВ
- при 6 кВ


25
25

начальное действующее значение периодической составляющей;
- при 10 кВ
- при 6 кВ


10
10

Номинальное напряжение вспомогательных элементов цепей отключения и включения:
- при постоянном токе В
- при переменном токе В


110-220
127-220

Масса выключателя

60

Выключатель нагрузки состоит из сварной рамы с валом, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенной в нижней части рамы, крепятся контактные ножи, а на остальных изоляторах, расположенной в верхней части рамы - главные и дугогасительные контакты.
Передача движения от рычагов вала к контактным ножам осуществляется посредством изоляционных тяг.
На концах вала установлены по две отключающих пружины, позволяющие с определенной скоростью отключение выключателя после освобождения механизма свободного расцепления привода, а также два резиновых буфера для смягчения ударов при отключении.
Размыкание дугогасительных контактов происходит во вкладышах дугогасительных камер. Дугогасительным камерам и вкладышам придана дугообразная форма. Это дает возможность входить в них подвижным дугогасительным контактам.
При включении сначала замыкаются дугогасительные контакты, а затем ножи замыкают главные контакты, при отключении сначала размыкаются главные, а затем - дугогасительные контакты.
В отключенном положении подвижный дугогасительный контакт образует видимый воздушный промежуток с дугогасительной камерой, как в обычном разъединителе. При отключении между дугогасительными контактами образуется дуга. Под действием высокой температуры дуги вкладыш выделяет большое количество газов, поток которых гасит дугу.
Выключатели нагрузки независимо от исполнения снабжаются ножами заземления. Ножи заземления приварены к валу. К контактным пластинам ножей заземления приклепаны медные контакты. К раме выключателя ножи заземления присоединяются с помощью боковых пластин снизу или сверху рамы выключателя.
К выключателю ВНР-10/400(630)-10зУ3 могут последовательно подключаться силовые, плавкие предохранители с кварцевым заполнением типа ПКТ. Расположение полурамы для предохранителей, относительно ножей заземления определяет исполнение выключателя нагрузки. Если полурама с предохранителями устанавливается с противоположной стороны от ножей заземления, то выключатель имеет  обозначение  ВНРп-10/400(630)-10зУ3, если же расположены на одной стороне, тогда выключатель обозначается как  ВНРп-10/400(630)-10зпУ3, т.е заземляющие ножи устанавливаются за предохранителями(на полураме).
Управление выключателем нагрузки осуществляется в ручную при помощи привода ПР-17 (рычажком), который расположен всегда с противоположной стороны от привода управления ножами заземления ПР-10.
Привод для управления ножами заземления и вал связаны блокировкой, которая не позволяет включить ножи заземления при включенном выключателе.
При отключенном выключателе ножи заземления можно включить и отключить.
 При включенных ножах заземления выключатель включить невозможно.

Комплект поставки

В комплект поставки входят: выключатель нагрузки, привод ручной для управления выключателем- ПР-17, привод ручной для управления ножами заземления- ПР-10, предохранители 3 шт. (по заказу), сборочные единицы и детали для сочленения приводов с выключателем и заземляющими ножами, техническое описание и инструкция по эксплуатации, паспорт.

Транспортировка и хранение выключателей ВНР и ВНРп на кассете

СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС RU ME05.ВО3356 срок действия с 27.12.2004г. по 26.12.2007г

Заполнить заявкуПосмотреть в прайс-листе

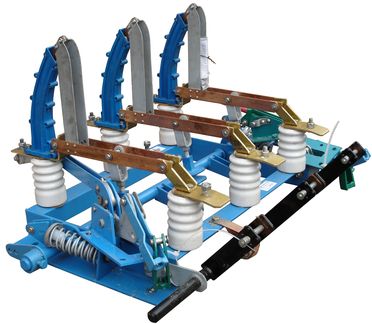

ВНР-10/630-10зУ3

ВНР-10/630-10зУ3

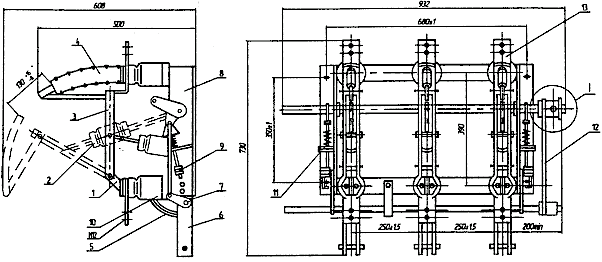

чертёж

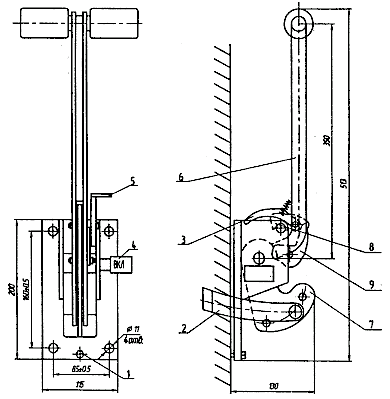

привод ПР-17

привод ручной ПР-17

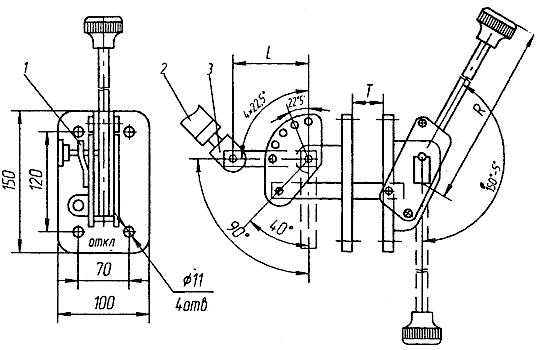

привод ПР-10

привод ПР-10
