Шинные трансформаторы тока ТШЛ-0,66, ТШЛ-0,66-I и ТШЛ-0,66-II

Назначение

Трансформаторы предназначены для встраивания в комплектные трансформаторные подстанции и служат для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в установках переменного тока частоты 50 или 60 Гц.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в исполнении "У" или "Т" категории размещения 2 по ГОСТ 15150 и предназначены для работы в следующих условиях:

  • высота над уровнем моря не более 1000 м;
  • температура окружающей среды при эксплуатации - от минус 45°C до плюс 70°C для исполнения "У2" и от минус 10°C до плюс 70°C для исполнения "Т2";
  • окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  • рабочее положение - любое.

Трансформаторы комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные ТШЛ-0,66, ТШЛ-0,66-I

Название параметра Норма
Номинальное напряжение, кВ 0,66
Номинальный первичный ток, А 2000, 3000, 4000, 5000
Наибольший рабочий первичный ток, А 2000, 3200, 4000, 5000
Номинальный вторичный ток, А 1 или 5
Класс точности 0,2S; 0,2; 0,5 S; 0,5; 1; 10P
Номинальная вторичная нагрузка при cos = 0,8, В•А 15
Кратность односекундного тока
термической стойкости для первичных токов:
2000 A
3000 A
4000 A, 5000 А


60
40
40
Номинальная предельная кратность:
для трансформаторов на 2000А, 3000 А при междуфазном расстоянии 140 мм
для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 140 мм
для трансформаторов на 4000А, 5000 А при междуфазном расстоянии 750мм

8
4
8/td>

Примечание:

  • Испытательное одноминутное напряжение промышленной частоты вторичной обмотки 3 кВ для исполнения «У2» и 3,3 кВ для «Т2».

Таблица 2

Номинальный первичный ток, А Размеры, мм Масса, кг
A B B1 l1 B2 L2 L H C
2000–3000 142 72 85 75 39 50 181 277 129 10
4000–5000 200 82 95 85 79 45 251 302 199 15

Шинные трансформатор тока ТШЛ-0,66-II

Трансформатор служит для передачи сигнала измерительной информации измерительным приборам или устройствам защиты и управления. Первичной обмоткой трансформатора служит шина распределительного устройства, пропускаемая через окно трансформатора. Выводы вторичной обмотки расположены на корпусе трансформатора. Обозначения первичной и вторичной обмотки находятся на трансформаторе. Трансформатор имеет один коэффициент трансформации и одну вторичную обмотку для измерений. Выводы вторичной обмотки закрываются прозрачной крышкой с возможностью пломбирования. Трансформатор крепится на шине с помощью планки с прижимными винтами. Планка поставляется по отдельному заказу. Климатическое исполнение У2 и Т2

Таблица 3. Технические данные

Наименование Значение
Номинальное напряжение, кВ 0,66
Наибольшее рабочее напряжение, кВ 0,8
Номинальный первичный ток, А 300, 400, 600, 800, 1000, 1500, 2000, 2500
Номинальный вторичный ток, А 1; 5
Номинальная частота, Гц 50, 60*
Номинальная вторичная нагрузка, ВА 1-10
Класс точности 0,5; 0,5S; 0,2S; 0,2; 1
Коэффициент безопасности приборов обмотки для измерений в классе точности 0,5 не более** в классе точности 0,5S; 0,2S не более
10
5

  • * Для поставок на экспорт.
  • ** При номинальной нагрузке 5 ВА для 300 и 400А. При номинальной нагрузке 10 ВА для (600-2500) А.

Таблица 4. Габаритные размеры трансформтаора тока ТШЛ-0,66-II

Номинальный первичный ток, А Размеры, мм
H h L B C F
300, 400, 600 150 135 102 54 64 71
800, 1000, 1500, 2000, 2500 190 175 109 44 104 60

Таблица 5.

Номинальный первичный ток, А Размеры, мм
H B b C
300, 400, 600 127 57 54 64
800, 1000, 1500, 2000, 2500 165 47 44 104
Заполнить заявкуПосмотреть в прайс-листе

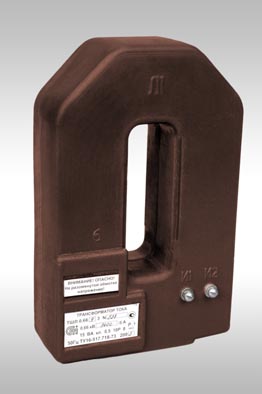

Шинные трансформаторы тока ТШЛ-0,66, ТШЛ-0,66-I

Шинные трансформаторы тока ТШЛ-0,66, ТШЛ-0,66-I

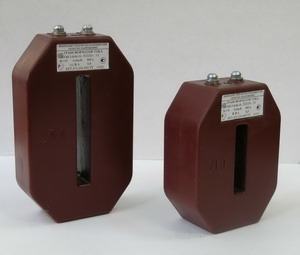

Шинные трансформатор тока ТШЛ-0,66-II
