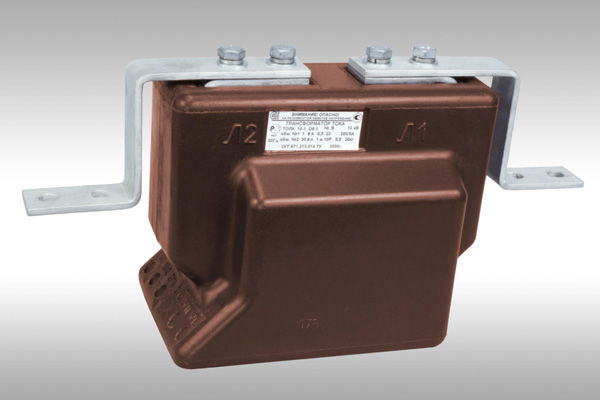

Опорные трансформаторы тока ТОЛК-10, ТОЛК-10-I и ТОЛК-10-2Назначение Трансформаторы ТОЛК-10 предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления, а также для проверки работоспособности максимальной токовой защиты при отсутствии нагрузки первичной цепи. Трансформаторы ТОЛК-10-2 предназначены для передачи сигнала измерительной информации приборам измерения. Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях переменного тока частоты 50 или 60 Гц напряжением 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи. Трансформаторы ТОЛК-10-2 также применяются в комплектных распределителных устройствах. Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150 и предназначены для работы в следующих условиях: - высота над уровнем моря не более 1000 м;
- температура окружающей среды при эксплуатации - от минус 10°C до плюс 45°C;
- окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150;
- рабочее положение - любое.
Трансформаторы ТОЛК-10-2 могут изготавливаться в климатическом исполнении "У", категории размещения 2. Трансформаторы ТОЛК-10-1 и ТОЛК-10-2 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов. Таблица 1. Технические данные трансформатора ТОЛК-10 и ТОЛК-10-2 | Наименование параметра | Норма | | ТОЛК-10 | ТОЛК-10-2 | | Номинальное напряжение, кВ | 10, 11* | | Наибольшее рабочее напряжение, кВ | 12 | | Номинальная частота переменного тока, Гц | 50 или 60* | | Номинальный вторичный ток, А | 5 | | Номинальный первичный ток, А | 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600 | | Класс точности вторичной обмотки | 1; 5Р; 10Р | 0,2S; 0,2; 0,5S; 0,5 | Номинальная вторичная нагрузка, В·А | вторичной обмотки для измерений | | вторичной обмотки для защиты | | | | Номинальная предельная кратность
вторичной обмотки для защиты | при номинальной нагрузке 15 ВА | | при номинальной нагрузке 30 ВА | |
|
| Номинальный коэффициент безопасности
приборов обмотки для измерений в классе
точности, не более:** |
|
| | Номинальное напряжение питания дополнительной обмотки, В | 100±20 | - | Односекундный ток термической стойкости, кА,
при номинальном первичном токе, А: | 10-15 | | 20 | | 30 | | 40 | | 50 | | 75 | | 80 | | 100 | | 150 | | 200 | | 300 | | 400-600 | |
| 1,28 | | 1,92 | | 3,2 | | 3,84 | | 5,76 | | 8,32 | | 8,96 | | 12,8 | | 15,36 | | 22,4 | | 35,2 | | 38,4 | | Ток электродинамической стойкости, кА,
при номинальном первичном токе, А: | 10-15 | | 20 | | 30 | | 40 | | 50 | | 75 | | 80 | | 100 | | 150 | | 200 | | 300 | | 400-600 | |

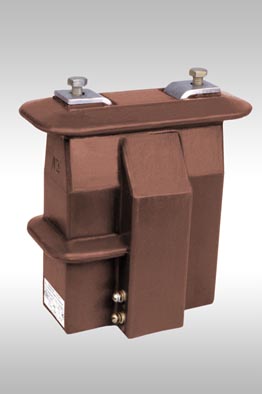

| 3,2 | | 4,8 | | 8,1 | | 9,7 | | 14,7 | | 21,2 | | 22,8 | | 32,6 | | 39 | | 57 | | 89 | | 98 | | | Одноминутное испытательное напряжение промышленной частоты, кВ | 32 | 42 | | Масса, кг | 12+/-1 | Опорные трансформаторы тока ТОЛК-10-1 Назначение Трансформаторы предназначены для встраивания в высоковольтные взрывобезопасные КРУ в сетях 10 кВ угольных и сланцевых шахт, опасных по газу и пыли, служат для измерения тока, питания устройств релейной защиты, а также для осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузок в первичной цепи. Трансформаторы имеют дополнительную обмотку для измерений на своем магнитопроводе. Трансформаторы изготавливаются в исполнении "О" категории размещения 5.1 по ГОСТ 15150. Окружающая среда в КРУ - атмосфера подземных выработок угольных и сланцевых шахт, запыленность - согласно "Правилам безопасности в угольных и сланцевых шахтах". Коррозийная активность атмосферы - по группе эксплуатации 7 ГОСТ 15150. Рабочее положение - любое. Трансформаторы ТОЛК-10-1 комплектуются защитными прозрачными крышечками для раздельного пломбирования вторичных выводов. | Наименование параметра | Значение | | Номинальное напряжение, кВ | 10 | | Наибольшее рабочее напряжение, кВ | 12 | | Номинальная частота переменного тока, Гц | 50 | | Номинальный первичный ток, А | 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600 | | Число вторичных обмоток | 2 | Класс точности вторичной обмотки для
измерений при номинальном первичном токе, А
вторичной обмотки для защиты |
0,2; 0,2S; 0,5; 0,5S; 1
5P; 10P | Номинальная вторичная нагрузка, ВА
вторичной обмотки для измерений при cos j = 1
(нагрузка активно-индуктивная) при cos j = 0,8
вторичной обмотки для защиты при cos j = 0,8 |
1-2,5*
3-30*
30 | Номинальная предельная кратность
вторичной обмотки для защиты, не менее
при номинальной нагрузке 15 ВА
при номинальной нагрузке 30 ВА |
8
5,5 | Номинальный коэффициент безопасности приборов
обмотки для измерений в классе точности**:
0,2; 0,2S; 0,5S, не более
0,5, не более |
10
16 | | Номинальное напряжение питания дополнительной обмотки, В | 100 (+/-) 20 | Односекундный ток термической стойкости,
кА, при номинальном первичном токе:
10-15
20
30
40
50
75
80
100
150
200
300
400-600 |
1,28
1,92
3,2
3,84
5,76
8,32
8,96
12,8
15,36
22,4
35,2
38,4 | Ток электродинамической стойкости, кА
10-15
20
30
40
50
75
80
100
150
200
300
400-600 |
3,2
4,8
8,1
9,7
14,7
21,2
22,8
32,6
39
57
89
98 | * Согласно заказу **При номинальной нагрузке 10 ВА | |
