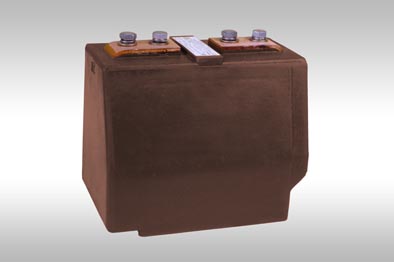

Опорные трансформаторы тока ТОЛ-10

Назначение

Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц.

Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформаторы изготавливаются в климатическом исполнении "Т" и "УХЛ" категории размещения 2.1 по ГОСТ 15150 и предназначены для эксплуатации в закрытых помещениях в условиях:

  1. высота над уровнем моря не более 1000 м;
  2. температура окружающей среды с учетом перегрева воздуха внутри КРУ - от минус 60°C до плюс 50°C для исполнения "УХЛ 2.1" и от минус 10°C до плюс 55°C для исполнения "Т2.1";
  3. окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
  4. рабочее положение - любое.

Трансформаторы выпускаются с одной вторичной обмоткой для измерения и одной вторичной обмоткой для защиты. Трансформаторы на номинальный ток 1000 и 1500 А могут выпускаться с двумя вторичными обмотками для защиты.

Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов.

Таблица 1. Технические данные

Наименование параметра Норма
Номинальное напряжение, кВ 10 или 11
Наибольшее рабочее напряжение, кВ 12
Номинальная частота переменного тока, Гц 50 или 60
Номинальный вторичный ток, А 1; 5
Номинальный первичный ток, А 10, 20, 30, 40, 50, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 2500, 3000
Число вторичных обмоток 2 или 3
Класс точности:
вторичной обмотки для измерений
вторичной обмотки для защиты

0,5; 0,5S, 0,2; 0,2S
10Р*
Номинальная вторичная нагрузка
при коэффициенте мощности cos ? = 0,8, В•А:
вторичной обмотки для измерений
вторичной обмотки для защиты


до 30**
15
Номинальная предельная кратность вторичной обмотки для защиты, не менее 10
Односекундный ток термической стойкости,
кА, при номинальном первичном токе, А:
50
100
150
200
300–2000
2500


4,9
9,7
12,5
17,5
31,5
40
Испытательное напряжение, кВ:
одноминутное промышленной частоты
грозового импульса полного

42
75

Примечание:

*) в соответствии с заказом могут поставляться класса точности 5Р.

**) уточняется в заказе
