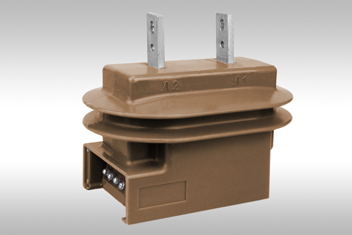

Трансформатор тока ТОЛ-10 III УХЛ1 наружной установки

Конструкторами ОАО «СЗТТ» разработан трансформатор тока для наружной установки ТОЛ-10 III УХЛ1. Трансформатор создан на базе существующей конструкции отлично зарекомендовавшего себя трансформатора ТОЛ-10-I и является дополнением к трансформатору напряжения наружной установки ЗНОЛ-10 III УХЛ1.

В комплекте данные трансформаторы могут применяться на открытых распределительных устройствах 10 кВ для учета электроэнергии и защиты линий,а также для установки в реклоузерах.

Трансформаторы ТОЛ-10 III, по аналогии с ТОЛ-10-I,могут выпускаться в 2-х и 3-х обмоточном исполнении с раздельным пломбированием двух обмоток и общим пломбированием клеммника. Технические характеристики трансформатора, за исключением климатического исполнения, соответствуют характеристикам ТОЛ-10-I исполнений 1; 2; 3; 4; 7 и 8.

Таблица 1. Габаритные размеры.
