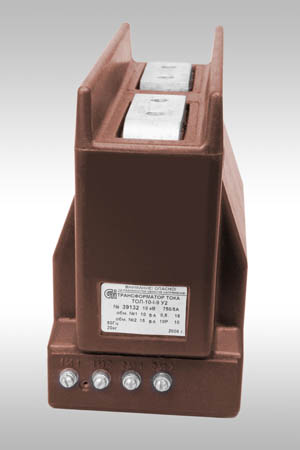

Трансформатор предназначен для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН и КСО) переменного тока на класс напряжения до 10 кВ частоты 50 или 60 Гц. Трансформаторы для дифференциальной защиты поставляются по специальному заказу.

Трансформатор изготавливается в климатическом исполнении УХЛ и Т категории размещения 2 по ГОСТ 15150.



Трансформатор комплектуется прозрачными крышками для раздельной пломбировки выводов вторичной обмотки.

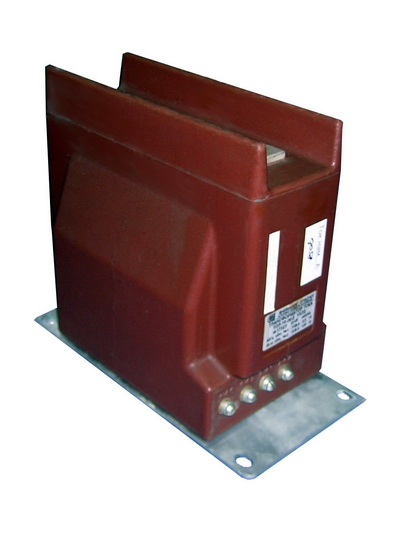

Трансформатор ТОЛ-10-IM-2 может комплектоваться опроной плитой.



Таблица 1. Технические характеристики

Наименование параметра	Норма
	ТОЛ-10-IМ-2	ТОЛ-10-IМ-3	ТОЛ-10-IМ-4
Номинальное напряжение, кВ	10
Наибольшее рабочее напряжение, кВ	12
Номинальная частота переменного тока, Гц	50
Номинальный первичный ток, А	5; 10; 15; 20; 30; 40; 50; 75; 80; 100; 150; 200; 300; 400; 600; 750; 800; 1000; 1200; 1500; 2000
Номинальный вторичный ток, А	1 или 5
Число вторичных обмоток	2	3	4
Номинальный класс точности: Вторичной обмотки для измерений Вторичной обмотки для защиты	0,2S; 0,5S; 0,2; 0,5 5Р; 10Р
Номинальная вторичная нагрузка при коэффициенте мощности cos Φ = 0,8 ВА: Вторичной обмотки для измерений Вторичных обмоток для защиты	от 1 до 30* от 1 до 30*
Номинальная предельная кратность вторичных обмоток для защиты, при номинальном первичном токе	10
Номинальный коэффициент безопасности приборов обмотки для измерений, не более	15
Испытательное напряжение, кВ: Одноминутное промышленной частоты Грозового импульса	42 75
Климатическое исполнение	УХЛ или Т
Категория размещения	2
Габаритные размеры:
длина	270	300	375
ширина	148
высота	256
Масса макс, кг	20	23	30
Односекундный ток термической стойкости, кА: при номинальном первичном токе, А 5 10 15 20 30 40 50 75 80 100 150 200 300; 400 600 - 2000	0,4 0,78 1,2 1,56 2,5 3,0 5,0 5,85 6,23 10,0 12,5 20,0 31,5 40,0
Ток электродинамической стойкости, кА: при номинальном первичном токе, А 5 10 15 20 30 40 50 75 80 100 150 200 300; 400 600 - 2000	1,0 1,97 3,0 3,93 6,25 7,56 12,8 14,7 15,7 25,5 31,8 51,0 81,0 102,0

Примечания:

1. возможно изготовление трансформаторов с параметрами отличающимися от номинальных.
2. *-в соответствии с заказом

Таблица 2. Габаритные размеры

Тип трансформатора	Номинальный первичный ток	Размеры, мм					Масса max, кг
		L	B	B1	B2	h
ТОЛ-10-IM-2	5-400	270	40	100	72	26	19
	600-1000					32
	1200-2000		60	132	104	36	21
ТОЛ-10-IM-3	5-400	300	40	100	72	26	22
	600-1000					32
	1200-2000		60	132	104	36	25
ТОЛ-10-IM-4	5-400	375	40	100	72	26	29
	600-1000					32
	1200-2000		60	132	104	36	32
