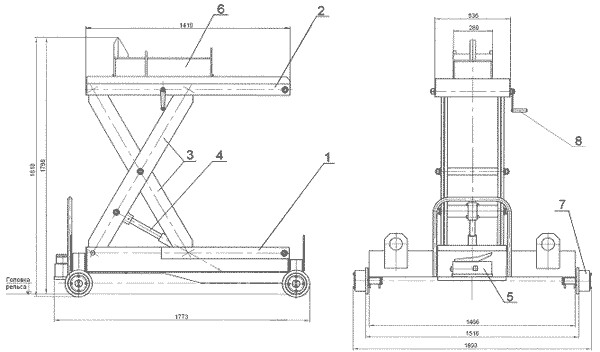

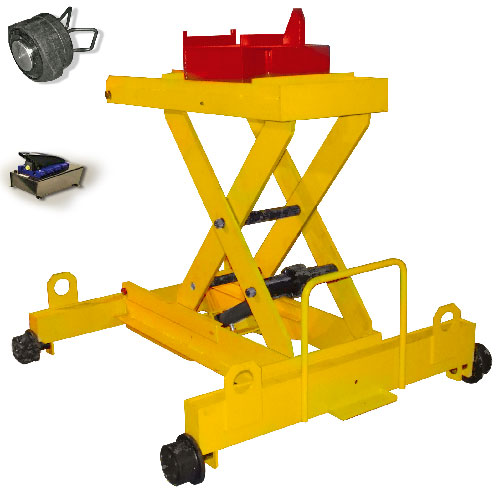

Установка для смены поглощающего аппарата УСПА 1Основными частями установки являются: рама (1); каркас (2); четыре стойки (3); гидроцилиндр (4); ножной пневмогидроусилитель (5); опора (6); колеса (7) и рукоятка перемещения опоры (8). На раме (1) устанавливаются стойки (3), на которые в свою очередь устанавливается каркас (2). Стойки соединены попарно, образуя крестовины, которые установлены на оси. С одной стороны концы крестовины жестко закреплены болтами к раме и каркасу, а с другой - имеют возможность перемещения на роликах по раме и каркасу. Перемещение стоек осуществляет гидроцилиндр (4). Источником давления является пневмогидроусилитель (5). Он питается от промышленной пневмосети и подает гидравлическую жидкость в гидроцилиндр. При выдвижении штока гидроцилиндра (4) происходит перемещение стоек (3), вследствие чего каркас (2) перемещается вверх (Рис. 1). При задвижении штока гидроцилиндра - каркас перемещается вниз. В исходном положении каркас (2) находится внизу. Установка устанавливается на рельсы так, как показано на рисунке. Перемещение установки по рельсам осуществляется с помощью ручки на раме (1). Опора (6) имеет возможность перемещаться в поперечном направлении при вращении рукоятки (8). Привод установки - пневмогидравлический. | Заполнить заявкуПосмотреть в прайс-листе ![]() ![]() ![]() установка для смены поглощающего аппарата УСПА 1 ![]() ![]() установка для смены поглощающего аппарата УСПА 1 |
