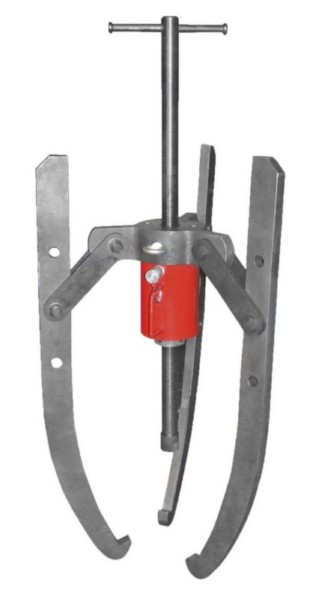

Съёмник с полым штоком, модель СГ350920П
Назначение: предназначен для демонтажа крупногабаритных деталей и узлов: подшипников, шкивов, шестерён, втулок и т.п., имеющих посадку с натягом, и является средством механизации при проведении ремонтных работ.
Применение в съёмнике гидроцилиндра с полым штоком и силовым винтом обеспечивает больший диапазон глубин захвата, точную центровку съёмника, фиксируемое положение захватов во всём диапазоне рабочих параметров созданием предварительного натяга, что исключает срыв съёмника при демонтаже деталей.
Основными составными частями съемника являются:
цилиндр гидравлический с полым штоком с пружинным возвратом;
траверса;
тяги;
захваты;
винт силовой с наконечником.
Для перемещения и монтажа на рабочем месте съемник оснащен рым-болтом. Для удобства и безопасности в работе возможно применение пружинного балансира типа ББ170-1,5 или БТ160-3,0 для работы с максимальной уравновешиваемой нагрузкой 160 и 170 кг, длина троса 1,5 и 3,0 м.
Возможна поставка комплекта: съёмник СГ350920П, насос ручной гидравлический, НРГ-7030, в сборе с манометром и адаптером и РВД5000К длиной 5м. Подключение съёмника к гидравлическому насосу производится через полумуфту быстроразъёмного соединения, БРС, и рукав высокого давления, РВД. Насос НРГ-7030 двухступенчатый с автоматическим включением второй ступени, с предохранительным клапаном, настроенным на 70 МПа: полезный объём бака 2300 см3, подача см3/за двойной ход, первая ступень/вторая ступень, 13/2,8.
Технические характеристики
№ п/п | Наименование параметра | Значение |
1 | Максимальное усилие, тс | 53,62 |
2 | Максимальное давление рабочей жидкости, МПа | 70 |
3 | Ход штока гидроцилиндра, мм | 75 |
4 | Диаметр снимаемых деталей, мм - при использовании верхнего отверстия в захватах, - при использовании среднего отверстия в захватах, - при использовании нижнего отверстия в захватах. | max 920-min 600 max 820-min 620 max 720-min 650 |
5 | Максимальная глубина захвата, мм | 730 |
6 | Количество захватов, шт. | 3 |
7 | Габаритные размеры съемника, мм высота диаметр | 1239 1098 |
8 | Масса, кг | 149 |
