Описание и применение провода СИП-3

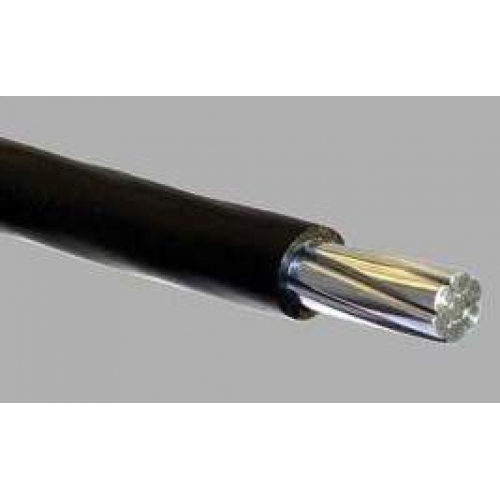

Провод СИП-3 (расшифровывается как самонесущий изолированный провод) представляет собой одножильный провод, в котором уплотненная жила из алюминиевого сплава АВЕ имеет изоляционный покров из сшитого полиэтилена.



Высоковольтные самонесущие изолированные провода рассчитаны на рабочее напряжение до 20 кВ. Провода СИП-3 используются для воздушных ЛЭП. Применение этих проводов позволяет уменьшить ширину просеки при прохождении лесных массивов, а также исключить последствия от повреждения линии. Конструкция самонесущих изолированных проводов позволяет обеспечивать бесперебойную работу линии даже в случаях падения деревьев на провода или их схлестывания, что совершенно невозможно для аналогичных линий с использовавшимися ранее голыми проводами марок А и АС.



Основные технические характеристики провода СИП-3:



• Токопроводящая жила состоит из скрученных между собой круглых алюминиевых проволок круглой формы, уплотненных.
• Изоляция имеет черный цвет.
• Провод устойчив к изгибу при температуре минус 40°С.
• Срок службы провода не менее 25 лет.



Условия эксплуатации провода:



• Прокладка и монтаж проводится при температуре окружающей среды не ниже минус 20°С.
• Допустимое усилие при тяжении провода не более 35 Н на 1 мм2 сечения жилы.
• Минимальный радиус изгиба провода при монтаже не менее 10 наружных диаметров провода.
• Допустимый нагрев токопроводящей жилы провода не более 90°С при нормальном режиме эксплуатации и 250°С при коротком замыкании.



Номинальные сечения токопроводящей жилы, наружный диаметр и расчетная масса провода.



Номинальное сечение жилы, мм2	Номинальный наружный диаметр провода, мм	Расчетная масса 1 км провода, кг
50	12,6	239
70	14,3	304
95	16	383
120	17,4	461
150	18,8	552





Электрическое сопротивление жилы постоянному току



Номинальное сечение жилы, мм2	Разрывная нагрузка жилы, кН, не менее	Электрическое сопротивление жилы, на длине 1 км, Ом, не более
50	14,2	0,72
70	20,6	0,493
95	27,9	0,363
120	35,2	0,288
150	43,4	0,236





Односекундный ток короткого замыкания и допустимый ток нагрузки провода







Номинальное сечение жилы, мм2	Допустимый ток нагрузки, А, не более	Односекундный ток короткого замыкания, кА, не более
50	245	4,3
70	310	6,4
95	370	8,6
120	430	11
150	485	13,5





Коды ОКП





 Знание кодов ОКП для проводов СИП может оказаться полезным.



 35 5332 07 - проводов СИП-1

 35 5332 09 - проводов СИП-2

 35 5522 01 - проводов СИП-3

 35 5332 17 - проводов СИП-4
